一、焊接锻钢截止阀(焊接式阀盖) 设计与制造标准

设计与制造符合API602和ASME B16.34

①全径或缩径

②明杆支架式(OS&Y)

③自定心压板压套式

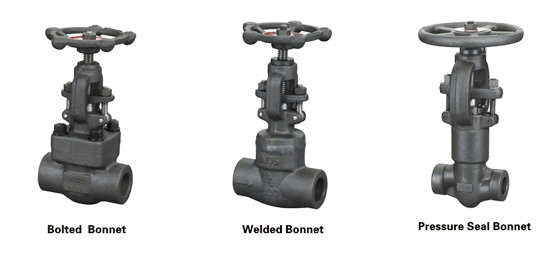

④螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

⑤整体式上密封座

⑥承插端符合ASME B16.11

⑦螺纹连接端（NPT）符合ANSI/ASME B1.20.1

⑧阀瓣可变换为节流型、针型、球型和止回型

二、焊接锻钢截止阀(焊接式阀盖)主要零部件材质

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276F316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276304	A276304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420		A276 304
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	活节螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料压板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	阀杆螺母	A276420
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

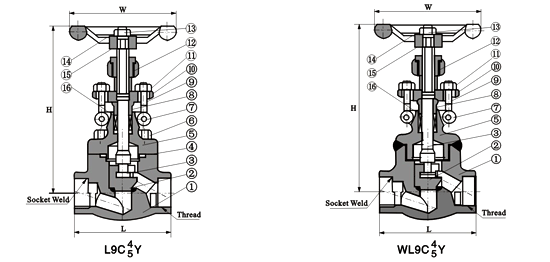

三、焊接锻钢截止阀(焊接式阀盖)尺寸(mm)

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(开)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

四、焊接锻钢截止阀(焊接式阀盖)型号编制说明

J		6	1	y	160	C
代号	执行机构	连接形式	结构形式	密封材质	公称压力	阀体材质
J： 焊接锻钢截止阀 (焊接式阀盖)	0：电磁动	1：内螺纹	1：直通流道	M:蒙乃尔合金	10:1.0MPa	C：铸钢
	3：蜗轮	2：外螺纹	2：Z形流道	B: 巴氏合金	16:1.6MPa	P：304
	6：气动	3：不同连接	3: 角式流道	W：阀体加工	10K：日标	R：316
	7：液动	4：法兰	4：角式流道	H：Cr13不锈钢	150Lb美标	RL：316L
	9：电动	6：焊接	5：直流流道	Y：硬质合金		A:钛
	无：手动	7：对夹	6：直通流道	B: 巴氏合金
