暗杆楔式单板闸阀

Z45T/W暗杆楔式单板闸阀

▲用途：

暗杆楔式单板闸阀安装在管路上，不允许作排空或调节流量使用，只能用作启闭。

闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。

闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。

▲性能规范

型号 公称压 力PN 试验压力 工作温 度℃ 适用介质
强度(水) 密封(水)
Z45T 1.0 1.5 1.1 ≤200 蒸汽、水
Z45W ≤100 油品、煤气

▲主要零件材料

阀体 HT200
阀盖 HT200
阀杆 40#碳素钢
  黄铜棒或不锈钢
阀板 灰铸铁和合金铜
阀杆母 球墨铸铁和黄铜
填料 油浸盘根
垫片 石棉橡胶板

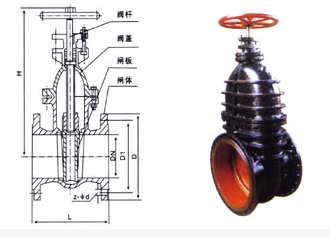

▲ 主要外形及连接尺寸

公称压力 MPa 公称通径 DN(mm) 主要结构尺寸(mm)
L D D1 Z-Фd H
1.0 40 165 130 110 4-18 280
50 180 160 125 4-18 300
65 195 180 145 4-18 330
80 210 195 160 4-18 350
100 230 215 180 8-18 400
125 255 245 210 8-18 470
150 280 280 240 8-23 500
200 330 335 295 8-23 620
250 380 390 350 12-23 690
300 420 440 400 12-23 800
350 450 500 460 16-23 950
400 480 565 515 16-25 1050
450 510 610 565 20-25 1130
500 540 670 620 20-25 1390
600 600 780 725 20-30 1610
700 660 895 84JD 24-30 1950
800 720 1010 950 24-34 2170
900 780 1110 1050 28-34
1000 840 1220 1160 28-34
